El conmutador Blackmagic Design ATEM SDI Extreme ISO es un mezclador de producción en vivo de 8 entradas para transmisiones en directo. Cuenta con un panel de control integrado y funciones avanzadas de transmisión. Además de transmitir en vivo mediante protocolos RTMP, puedes enviar tu programa como si fuera una cámara web a través de USB. La etiqueta ISO del conmutador significa que puedes grabar individualmente cada una de las ocho entradas de video como archivos MP4, además de la salida del programa, a través de uno de los puertos USB tipo C. El conmutador genera automáticamente un archivo de proyecto de DaVinci Resolve para que puedas hacer ajustes y ediciones más adelante. Este versátil mezclador cuenta con ocho entradas SDI 3G independientes que aceptan todas las señales HD populares hasta 1080p60. Cada entrada incluye conversores de formato y velocidad de fotogramas independientes, y admite resincronización para una conmutación fluida entre una variedad de cámaras profesionales y de consumo, consolas de videojuegos y fuentes de computadora.
Conmuta, agrega efectos, corrige color y aplica key en tiempo real utilizando los botones del panel de control o mediante el software. Se incluyen funciones CCU para controlar cámaras Blackmagic Studio y URSA Mini/Broadcast/Micro Studio desde el conmutador. El ATEM Mini Extreme ISO admite hasta nueve capas, con cuatro keyers upstream y dos downstream, hasta cuatro keyers de croma, hasta cuatro keyers lineales, dos DVE con bordes y sombra, cinco generadores de patrones y dos generadores de color. Diseñado para transmisión en vivo o como cámara web, el Mini Extreme ISO tiene cuatro salidas SDI 3G para monitores y admite multivista de hasta 16 pantallas.
Transmite en vivo a YouTube, Facebook Live, Skype, Twitch, Zoom, Microsoft Teams y otras plataformas compatibles con los protocolos RTMP.

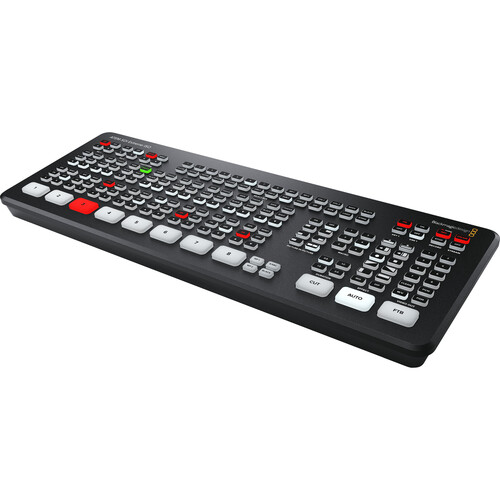

El panel frontal incluye botones fáciles de usar para seleccionar fuentes, efectos de video y transiciones. Los botones de fuente son grandes, lo que permite operarlos al tacto. El ATEM Extreme ISO incluye botones para mezcla de audio, grabación y control de transmisión, así como botones de selección de salida que permiten cambiar la salida de video entre cámaras, programa y multivista. En el panel trasero hay conexiones SDI 3G para cámaras o computadoras, entradas de micrófono adicionales, USB para salida como cámara web, además de 4 salidas SDI 3G tipo «AUX» para video de programa.
Puedes transmitir mediante la conexión Ethernet a tu red o usar la salida USB tipo C para que tu programa en vivo sea reconocido como entrada de cámara web por prácticamente cualquier software de video como Zoom, Microsoft Teams, Skype, OBS, XSplit Broadcaster y otros.
Si estás haciendo una producción en vivo en exteriores, los modelos ATEM Mini Extreme admiten la conexión de un teléfono Apple o Android al puerto USB para usar datos móviles. También sirve como respaldo de la conexión Ethernet principal, por lo que no perderás la transmisión si se interrumpe la conexión por cable. El conmutador cambiará automáticamente al teléfono como conexión principal, y además lo cargará para evitar que se agote la batería.
Puedes configurar las salidas SDI 3G para multivista con 4, 7, 10, 13 o hasta 16 vistas que incluyen Programa, Vista previa, ocho entradas SDI 3G, SuperSource, señal limpia, reproductor multimedia, estado de transmisión, estado de grabación y medidores de audio.
El conmutador puede almacenar hasta 20 imágenes con canal alfa y admite formatos PNG, TGA, BMP, GIF, JPEG y TIFF.
Incluye el panel de control por software ATEM y también es compatible con los paneles ATEM 1 M/E, ATEM 2 M/E y ATEM 4 M/E Advanced. El ATEM Mini Extreme ISO puede configurarse usando la utilidad de configuración del panel de hardware Videohub de Blackmagic para enrutar fuentes y destinos usando Videohub Smart Control Pro y Videohub Master Control Pro.
Los modelos ATEM Mini Extreme admiten la grabación directa de tus transmisiones a discos flash USB utilizando archivos de video H.264 con audio AAC, idénticos a los transmitidos. El modelo Mini Extreme ISO también permite grabar los ocho canales de entrada de video como archivos MP4. Esto te permite subir directamente el contenido a sitios como YouTube o Vimeo. Se admite la grabación en múltiples discos mediante un hub USB o el Blackmagic MultiDock, de modo que cuando un disco se llena, la grabación continúa en el siguiente sin interrupciones. La configuración de grabación y la selección de disco se hacen desde el software de control ATEM, y hay una vista de estado de grabación en el multiview integrado. Incluso puedes activar la grabación en cámaras Blackmagic Pocket Cinema conectadas.
El Mini Extreme ISO guarda un archivo de proyecto de DaVinci Resolve, por lo que con un solo clic puedes abrir tu producción en vivo como una edición de video. Todas las transiciones, cortes y gráficos del banco multimedia estarán cargados, lo que te permite ajustar y editar la producción en vivo utilizando las grabaciones originales. Si grabaste los archivos de cámara originales en formato Blackmagic Raw, puedes vincularlos y aprovechar las funciones de corrección de color de DaVinci Resolve.
Una de las ventajas del ATEM Mini es el valor de producción profesional que ofrecen los efectos de video integrados. El botón «cut» garantiza un corte instantáneo al cambiar entre fuentes. El botón «auto» es un término profesional que en los mezcladores de emisión permite aplicar transiciones de video. Hay botones de duración de efecto para transiciones de 0.5, 1, 1.5 y 2 segundos. También puedes elegir el tipo de efecto, como mezcla (transición suave entre fuentes), «dip» (transición con fundido a color), o usar efectos DVE divertidos que mueven la imagen fuera de la pantalla al cambiar de fuente.
Con dos entradas de audio estéreo independientes de 3.5 mm, puedes conectar micrófonos de solapa o de escritorio, o incluso un reproductor de música para una introducción antes del inicio del programa. Con entradas de audio adicionales, puedes asegurarte de que tanto el anfitrión como el invitado tengan sus propios micrófonos de solapa en entrevistas. Todas las entradas de audio del ATEM Mini incluyen botones en el panel para ajustar el nivel de audio y habilitar las fuentes en el mezclador. Todos los modelos incluyen un mezclador de audio Fairlight con todas las entradas SDI y de micrófono integradas, lo que te permite mezclar en vivo todas las fuentes de audio. El ATEM Mini Extreme también agrega una salida de auriculares.
Los modelos ATEM Mini Extreme esconden un conjunto completo de funciones de calidad profesional que se desbloquean al conectarlos a una computadora Mac o Windows ejecutando la app gratuita ATEM Software Control.
| Especificaciones del Blackmagic Design ATEM SDI Extreme | |
|---|---|
| Capas M/E disponibles | 9 M/E |
| Tipos de efecto | DVE, Transición, Key de croma, Key de luma |
| Generadores | 5x de patrón, 2x de color |
| Mezcla de audio | Mezcla de 2 canales |
| Tipo de conmutación | Control remoto IR, Botón físico, Software |
| Entradas | |
| Cantidad de fuentes de video | 8 |
| Entradas de video | 8x BNC (3G-SDI) |
| Formato de video de entrada |
SDI (10-Bit 4:2:2 YUV) 1080p a 23.98/24/25/29.97/30/50/59.94/60 fps 1080i a 56/59.94/60 fps 720p a 50/59.94/60 fps |
| Entradas de audio | 2x 3.5 mm TRS estéreo analógicas |
| Formato de audio de entrada | Analógico |
| Audio embebido de entrada | SDI: 2 canales por entrada |
| Salidas | |
| Canales de salida de video | 6 |
| Salidas de video | 4x BNC (3G-SDI) (Programa), 2x USB-C |
| Formato de salida de video |
SDI (10-Bit 4:2:2 YUV) 1080p a 23.98/24/25/29.97/30/50/59.94/60 fps USB-C (10-Bit 4:2:2 YUV) 1080p a 23.98/24/25/29.97/30/50/59.94/60 fps |
| Salida de audio | 1x 3.5 mm TRS analógica |
| Formato de audio de salida | Analógico |
| Audio embebido de salida | SDI: 2 canales por salida |
| Salida multiview | Sí |
| Conectividad | |
| Otros puertos I/O | 1x RJ45 (Control) |
| Compatibilidad HDCP | No |
| Video IP | 1920 x 1080 a 23.98p – 60p (Codificación) |
| Hardware | |
| Sistema operativo compatible |
macOS 11 o superior Windows 10 o superior |
| Wi-Fi | No |
| Bluetooth | No |
| Entrada de alimentación | 1x Conector barrel (12 VDC) |
| Consumo de energía | Dispositivo: 36 W |
| Generales | |
| Condiciones de operación | 5 a 40 °C / 37 a 72 °F, hasta 90% de humedad |
| Condiciones de almacenamiento | -10 a 60 °C / 14 a 140 °F |
| Dimensiones | 36.98 x 15.09 x 3.96 cm / 14.56 x 5.94 x 1.56″ |
| Peso | 1.42 kg / 3.13 lb |
| Información del empaque | |
| Peso del paquete | 4.98 lb |
| Dimensiones de la caja (LxAxH) | 21.1 x 10.7 x 2.6″ |
