El ATEM 2 M/E Constellation UHD 4K Live Production Switcher agrega capacidades UHD 4K y puertos 12G-SDI a la construcción del conmutador familiar de su predecesor. Diseñado para conmutación potente en eventos en vivo UHD 4K, la unidad cuenta con 20 entradas individuales 12G-SDI que soportan señales 12G/3G/HD-SDI y las entregan a 12 salidas 12G-SDI o salida USB-C tipo webcam. Además, el conmutador tiene una salida multiview con hasta 16 ventanas direccionables que pueden mostrar entradas, video con clave, gráficos, imágenes fijas del pool de medios, así como la salida de programa. Cada entrada se conecta a un mezclador de audio Fairlight incorporado que soporta hasta 28 canales de audio.
El conmutador cuenta con una entrada de video de referencia, y cada entrada incluye un sincronizador de cuadros, un convertidor de tasa de cuadros y un convertidor de formato. Esto permite mezclar cámaras, formatos, cámaras sin genlock y fuentes de video desde computadoras. Se soportan keyers y efectos upstream y downstream, todo en tiempo real sin necesidad de renderizado. El control puede hacerse desde el panel frontal integrado, paneles opcionales Blackmagic ATEM o mediante software descargable.
El ATEM Constellation UHD 4K incluye una amplia gama de transiciones nativas de calidad broadcast como mix, dip, wipe y más. Todas las transiciones se pueden personalizar en los menús de control del sistema con ajustes de color, ancho de borde, posición, dirección y más. Incluye un procesador de efectos digitales de video (DVE) para transiciones DVE, que permite desplazar la imagen actual fuera de pantalla para mostrar un nuevo video debajo. También se pueden crear transiciones gráficas tipo wipe. Para evitar errores, cuenta con previsualización de transición para configurar antes de emitir en vivo.
El ATEM Constellation tiene dos DVEs independientes que permiten reposicionar gráficos y crear composiciones picture-in-picture. Ofrece alta calidad, soportando posición, redimensionado y escala en tiempo real. Los DVEs permiten efectos profesionales picture-in-picture con bordes 3D personalizables, sombras y luces. También se usan para crear transiciones DVE con efectos de compresión y movimiento para añadir dinamismo. Se pueden combinar con gráficos personalizados para wipes gráficos propios. El modelo 2 M/E incluye procesadores SuperSource para seis DVEs.
Además de los DVEs en las filas M/E, el modelo 2 M/E incluye procesadores multilayer SuperSource con cuatro DVEs extra más una capa de fondo, todo presentado al ATEM Constellation UHD 4K como una entrada adicional. Cada DVE puede usar cualquier entrada de video del conmutador, y luego se superponen sobre un fondo personalizado del pool de medios. SuperSource es como tener un conmutador VFX multilayer extra incorporado, ideal para composiciones picture-in-picture en entrevistas, liberando los DVEs principales para otras tareas.
Configurable para 16, 13, 10, 7 o 4 vistas. Incluye monitoreo de programa, previsualización, entradas, reproductores de medios, DSK y feed limpio con etiquetas opcionales y medidores de audio. El modelo 2 M/E tiene dos salidas multiview.
Para mantener al equipo creativo coordinado, el ATEM Constellation incluye talkback integrado. Soporta conector de headset XLR de 5 pines, y un conector RJ12 trasero para sistemas talkback estándar como ClearCom o RTS. Ofrece control total incluyendo loops de programa e ingeniería, control de sidetone para escuchar el micrófono en los auriculares y mezcla de programa. También soporta talkback por SDI usando canales 15 y 16 para comunicación bidireccional con cámaras Blackmagic, y canales 13 y 14 para ingeniería. Incluso es posible mezclar el micrófono talkback en el audio del programa para voiceovers.
El pool de medios incorporado almacena gráficos y animaciones RGBA de calidad broadcast para reproducirse instantáneamente en dos o cuatro reproductores de medios. Estos reproductores aparecen como entradas adicionales en el conmutador, eliminando la necesidad de entradas SDI extra para gráficos. El pool puede almacenar 40 imágenes fijas y 400 animaciones por cuadro en el modelo 2 M/E. La gestión es sencilla con el software ATEM incluido o mediante un plugin de Photoshop para descarga directa.
El keyer de croma ATEM incluye un selector de color para muestrear el fondo y generar automáticamente los parámetros de la clave. Permite ajustes precisos de borde y flare, y cuenta con corrector de color para primer plano para lograr composiciones perfectas. Puede usarse para keying de patrones y DVE. El modelo 2 M/E incluye ocho keyers avanzados, con cuatro upstream por fila M/E para construir sets virtuales. Se puede usar un keyer por cámara para composiciones integradas con fondo personalizado en sets virtuales de 4 cámaras. Se admiten procesadores externos o fondos pre-renderizados cargados desde los reproductores de medios y el pool. Los macros permiten cambiar cámaras y cargar fondos automáticamente.
Con hasta 20 conexiones multi-tasa 12G-SDI, el ATEM 2 M/E Constellation UHD 4K es compatible con diversas fuentes de video en estándares UHD y HD como 720p, 1080i, 1080p y 2160p. Permite cambiar formatos según las necesidades de producción. Las entradas pueden transportar audio incrustado para mezclarlo. Las salidas de programa incluyen talkback, tally y control de cámara para retorno, control y talkback desde cámaras.
Todas las entradas SDI están conectadas a un mezclador de audio Fairlight con ecualizador paramétrico de 6 bandas, compresor, limitador, puerta de ruido y expansor. El audio es desincrustado de las fuentes SDI y mezclado internamente para hasta 156 canales de entrada. Incluye entradas adicionales para fuentes analógicas integradas o micrófonos talkback para voiceovers. El control se realiza con el software ATEM o panel compatible Mackie.
Usa el panel de control ATEM Software para manejar tu unidad Constellation desde tu computadora. El software ofrece interfaz visual de conmutador y paletas de parámetros para ajustes rápidos. Múltiples usuarios pueden conectarse vía Ethernet y trabajar en diferentes aspectos simultáneamente. Permite control de cámaras, mezcla de audio, gestión de medios, programación de macros y control de grabadores HyperDeck. Guarda estados completos en archivos XML y respalda medios del pool. Compatible con macOS y Windows.
El Constellation UHD 4K es compatible con tres modelos de paneles avanzados ATEM. Los paneles tienen diseños estándar M/E con pantallas LCD integradas. Botones de alta calidad con iluminación personalizable, joystick DVE y control deslizante T-bar facilitan el manejo. Permiten configurar y activar macros. Cada fila de botones M/E incluye LCDs integrados para etiquetas dinámicas. El modelo 1 M/E tiene una fila con 10 botones de entrada. El 2 M/E tiene 2 filas con 20 botones cada una. El enorme 4 M/E tiene cuatro filas con 40 botones por fila y cuatro pantallas LCD independientes de control.
| Capas M/E disponibles | 2 M/E |
|---|---|
| Tipos de efectos | 8x Chroma Key 11x Luma Key 2x DVE, Stinger 2x DVE |
| Keys downstream | 2x Chroma, Luma, DVE |
| Generadores | 2x Color 11x Pattern |
| Mezcla de audio | Mezcla de 48 canales |
| Tipo de conmutación | Botones, Software |
| Latencia | 10 líneas |
| Resolución de procesamiento | UHD 4K |
| Procesamiento de color | 10-Bit 4:2:2 |
| Entrada | |
| Número de fuentes de entrada de video | 20 |
| Entradas de video | 20x BNC (12G-SDI) Hembra |
| Formato de video de entrada |
SDI UHD 4K a 23.98/24/25/29.97/30/50/59.94/60 fps 1080p a 23.98/24/25/29.97/30/50/59.94/60 fps 1080i a 50/59.94/60 fps 720p a 50/59.94/60 fps |
| Entradas de audio | 2x 1/4″ TRS |
| Entrada de audio embebido | SDI: 16 canales |
| Salida | |
| Canales de salida de video | 12 |
| Salidas de video | 12x BNC (12G-SDI) Hembra |
| Formato de video de salida |
SDI UHD 4K a 23.98/24/25/29.97/30/50/59.94/60 fps 1080p a 23.98/24/25/29.97/30/50/59.94/60 fps 1080i a 50/59.94/60 fps 720p a 50/59.94/60 fps |
| Salida de audio embebido | SDI: 16 canales |
| Salida Multiview | Multiview de 16 vías |
| Conectividad | |
| Otras Entradas/Salidas |

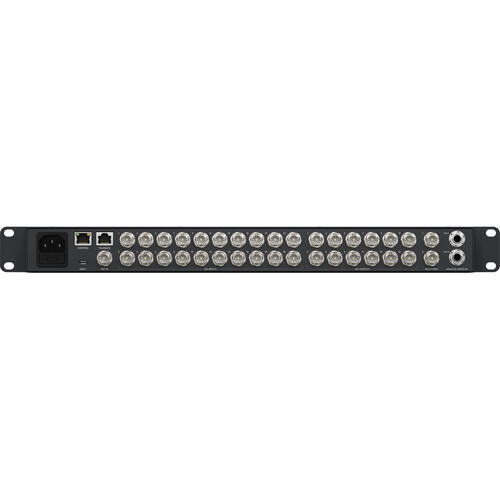

1x USB-C 1x Entrada Talkback XLR 5 pines 1x Salida Talkback XLR 5 pines 1x Entrada/Salida Control LAN RJ45 1x Entrada/Salida Talkback RJ45 1x Entrada Blackburst, Referencia, Sincronización Tri-Level BNC |
| Cumplimiento estándar de video | SMPTE 292M/296M/424M/424M-A/424M-B/ST 2081-10/ST-2081-1/ST-2082-1/ST-2082-10 |
| Soporte HDCP | No |
| Pantalla | |
| Tamaño de pantalla | 2.2″ |
| Hardware | |
| Compatibilidad de SO | Windows 10 o superior / macOS 13 a 14 |
| Procesador | No especificado por el fabricante |
| Conectividad inalámbrica | Wi-Fi |
| Entrada de energía | 1x IEC C13 |
| Consumo eléctrico | Dispositivo: 100 a 240 VAC (90 W) |
| General | |
| Condiciones de operación | 32 a 104°F / 0 a 40°C hasta 90% humedad |
| Condiciones de almacenamiento | -4 a 140°F / -20 a 60°C |
| Formato para rack | 1 U |
| Dimensiones | 19 x 9.22 x 1.74″ / 48.3 x 23.42 x 4.42 cm |
| Peso | 6.55 lb / 2.97 kg |
| Información de embalaje | |
| Peso del paquete | 9.32 lb |
| Dimensiones de la caja (LxAnxAl) | 21 x 11.4 x 3.5″ |
